Yük ve Frenleme Direnci Nedir?

Yük direnci, elektriksel bir kaynağın gerçek çalışma koşullarına benzer bir yük altında test edilmesini sağlayan kontrollü bir direnç sistemidir. Teknik olarak bu sistem, uygulanan elektrik enerjisini ısıya dönüştürür ve kaynağın davranışını ölçülebilir hale getirir. Yük bankası mantığıyla çalışan çözümler; dağınık, öngörülemez ve değişken gerçek saha yükünün yerine kontrollü, düzenli ve tekrarlanabilir bir test yükü sunar. Bu da kabul testleri, bakım testleri, devreye alma ve performans doğrulama süreçlerinde büyük avantaj sağlar.

Frenleme direnci ise özellikle invertörlü ve sürücülü motor sistemlerinde öne çıkar. Motor hızlı biçimde yavaşlatıldığında veya durdurulduğunda mekanik enerji elektrik enerjisine dönüşür ve bu enerji DC hatta geri beslenir. Eğer sistem bu enerjiyi şebekeye geri aktarmıyorsa, bir brake chopper aracılığıyla direnç devreye alınır ve enerji direnç üzerinde ısı olarak tüketilir. Böylece DC bara geriliminin tehlikeli biçimde yükselmesi önlenir, sürücü korunur ve frenleme davranışı daha kontrollü hale gelir.

Çalışma Prensibi Nasıl İşler?

Yük direncinde amaç, sistemden kontrollü biçimde güç çekmektir. Örneğin bir jeneratörün, UPS’in veya güç kaynağının sahaya gitmeden önce veya bakım sonrasında gerçek yüke benzer koşullarda test edilmesi gerekir. Bu durumda yük direnci, belirli kademelerde veya sürekli kontrolle elektriksel yük oluşturur. Çekilen enerji direnç elemanlarında ısıya çevrilir; bu ısı hava veya sıvı soğutmalı yapılarla ortamdan uzaklaştırılır. Böylece güç kaynağının voltaj kararlılığı, ısıl davranışı, sürekliliği ve performans eğrisi ölçülebilir.

Frenleme direncinde ise süreç ters yönde ilerler: sistem, dışarıdan güç çekmek yerine rejeneratif karakterli geri enerjiyi absorbe eder. ABB’nin açıklamasına göre, hızlı yavaşlama sırasında motorun ürettiği ek enerji DC link gerilimini yükseltir; fren kıyıcı bu gerilim belirli eşik değeri aştığında frenleme direncini devreye bağlar ve enerji direnç kaybı olarak tüketilerek gerilim güvenli seviyeye indirilir. Bu çözüm özellikle ani yavaşlama, sık dur-kalk, yüksek ataletli mekanik yükler ve kontrollü duruş gereksinimi olan proseslerde önemlidir.

Teknik Yapı ve Konstrüksiyon Seçenekleri

Yük ve frenleme direnci çözümleri tek tip değildir. Uygulamaya göre açık tip direnç grupları, kapalı kabin tipi çözümler, hava soğutmalı düzenekler, sıvı soğutmalı sistemler, kompakt modüller, saha tipi büyük güç bankaları, radyatör montajlı yapılar veya konteyner tipi yüksek kapasiteli tasarımlar tercih edilebilir. Resmî yük bankası üretici kaynakları; küçük taşınabilir ünitelerden konteyner bazlı çok megavatlı sistemlere kadar geniş bir yelpaze bulunduğunu, ayrıca resistif, endüktif, kapasitif ve hibrit test senaryolarına uygun seçenekler geliştirildiğini göstermektedir.

Malzeme yapısında ise korozyona dayanıklı alaşımlar, paslanmaz bileşenler, seramik izolatörler, çelik muhafazalar, ısıl dayanımı yüksek bağlantı elemanları ve kontrollü hava akışını destekleyen gövdeler öne çıkar. Yük bankası tarafında krom alaşımlı direnç elemanları, seramik izolatör destekleri ve paslanmaz taşıyıcı çözümler uzun ömür ve kararlı performans için tercih edilir. Frenleme direnci tarafında ise asıl kritik konu, yalnızca direnç elemanının malzemesi değil; ısıl yayılım, temas koruması, kablo izolasyonu, termik koruma ve montaj güvenliğidir.

Ölçüler, Formlar ve Teknik Değerler Nasıl Değerlendirilir?

Bu ürün grubunda çap, boy, uzunluk, kalınlık, kabin ölçüsü, bağlantı ucu yapısı ve genel form tamamen uygulamaya göre değişir. Bazı çözümler tel sarımlı veya ızgara yapılı olabilirken, bazıları modüler raf tipi ya da pano içine entegre edilen kompakt yapıdadır. Büyük güçlü yük bankalarında ise hava kanalı, fan yönü, egzoz boşluğu, taşıyıcı şase, kablo girişi ve servis erişimi de boyutlandırmanın parçası haline gelir. Bu nedenle ölçü seçimi yalnızca fiziksel sığma kriteriyle değil; ısı dağılımı, hava akışı, bakım erişimi ve güvenli temas mesafesi ile birlikte planlanmalıdır.

Ohm, watt, volt ve sıcaklık değerleri bu ürünlerin en kritik parametreleridir. Ancak burada evrensel tek bir değer yoktur. Üretici kataloglarında direnç değeri, sürekli güç, kısa süreli güç, maksimum akım, DC çalışma gerilimi, koruma seviyesi ve çalışma döngüsü birlikte verilir. Örneğin Siemens’in bir frenleme direnci örneğinde 50 kW nominal güç, 200 kW kısa süreli güç, 3.1 ohm direnç, 670–810 V DC çalışma aralığı gibi teknik veriler yer alır; bu örnek, ürün grubunun standart değil uygulamaya bağlı seçildiğini gösterir. Aynı şekilde yük bankası tarafında 400 V, 415 V, 480 V ve yüzlerce kilovat seviyesindeki farklı kombinasyonlar görülebilir. Bu nedenle sipariş öncesi değerler mutlaka gerçek sistem verileriyle eşleştirilmelidir.

Sıcaklık Dayanımı ve Isıl Yönetim

Yük ve frenleme direnci seçiminin merkezinde ısıl yönetim vardır. Çünkü bu ürünlerin temel işlevi elektrik enerjisini kontrollü biçimde ısıya dönüştürmektir. ABB belgelerinde frenleme direnci yüzey sıcaklığının çok yüksek olabildiği, dirençten çıkan havanın yüzlerce santigrat derece seviyelerine ulaşabildiği açıkça belirtilir. Siemens belgeleri de sıcak yüzey, yanma riski, yetersiz montaj sonucu aşırı ısınma ve yangın riski konusunda net uyarılar içerir. Dolayısıyla ürünün yalnızca elektriksel değil, termal güvenlik açısından da doğru tasarlanması gerekir.

Uygulamada bu; uygun hava sirkülasyonu, yanmaz çevre malzemeleri, doğru kabin havalandırması, fanlı veya sıvı soğutmalı yapı seçimi, sıcak hava tahliye yönü, koruyucu ızgara, temas önleme ve termik anahtar entegrasyonu anlamına gelir. Bazı uygulamalarda hava soğutma yeterli olurken, daha kompakt alanlarda veya daha yüksek güç yoğunluklarında sıvı soğutmalı yük bankaları avantaj sağlayabilir. Yüksek güçte çalışan sistemlerde soğutma yaklaşımı, ürün ömrünü ve güvenliği doğrudan etkiler.

Kullanım Alanları ve Endüstriyel Sektörler

Frenleme direnci en çok; vinç sistemleri, kaldırma ekipmanları, asansörler, konveyörler, ekstruder hatları, sarma-boşaltma makineleri, yüksek ataletli fanlar, test düzenekleri ve hassas duruş gerektiren tahrik sistemlerinde değerlendirilir. Özellikle hızlı yavaşlama ihtiyacı olan, kütlesel yük taşıyan veya stop-start frekansı yüksek olan makinelerde direnç seçimi kritik hale gelir. Yük direnci ise jeneratör üreticileri, servis ekipleri, UPS altyapıları, akü ve inverter test sistemleri, yedek güç devreye alma projeleri ve saha doğrulama süreçlerinde öne çıkar. Resmî kaynaklar; jeneratörler, batarya sistemleri, UPS’ler, inverterler, rüzgâr ve hidro jeneratörler dahil birçok güç kaynağının yük bankası ile test edildiğini belirtmektedir.

Isı Elektrik Rezistans’ın hizmet verdiği geniş endüstriyel çerçeve düşünüldüğünde bu ürün grubu; otomotiv, cam, temperleme fırınları, savunma sanayi, gıda, medikal, kimya, tekstil, havacılık, metal ve makine, plastik, enjeksiyon, ekstruder, termoform ve çeşitli proses hatlarında doğrudan veya dolaylı teknik ihtiyaçlara cevap verebilir. Çünkü birçok proses hattında ya kontrollü test yükü oluşturmak ya da tahrik sistemlerinde güvenli frenleme sağlamak gerekir. Burada önemli olan, ürün adının genel olması değil; o uygulamaya özel çalışma senaryosunun doğru tanımlanmasıdır.

Güç ve Voltaj Seçimi Nasıl Yapılır?

Doğru güç ve voltaj seçimi için önce sistemin ne yaptığı net biçimde tanımlanmalıdır. Bu ürün, bir jeneratörü test etmek için mi kullanılacak, yoksa bir motor sürücüsündeki geri enerjiyi sönümlemek için mi? Eğer amaç frenleme ise; motor gücü, eylemsizlik momenti, duruş süresi, frenleme sıklığı, sürücü DC barası, ortam sıcaklığı ve duty cycle temel veriler olur. Eğer amaç yük oluşturmak ise; kaynağın nominal gücü, gerilim seviyesi, faz yapısı, güç faktörü hedefi, test süresi, yük adımları ve soğutma yaklaşımı değerlendirilir. Resmî teknik kaynaklar, hem frenleme direncinde hem yük bankasında güç kapasitesinin ve gerilim aralığının mutlaka test edilen veya korunan sistemle eşleşmesi gerektiğini vurgular.

Burada en sık yapılan hata, yalnızca “motor gücü kadar direnç” veya “jeneratör gücü kadar yük” gibi yüzeysel eşleştirmelere gitmektir. Oysa anlık güç, ortalama güç, tekrarlı çevrim, çevresel sıcaklık, hava debisi ve maksimum yüzey sıcaklığı de hesaba katılmalıdır. Frenleme uygulamalarında kısa süreli yüksek güç darbeleri kritik olabilir; yük bankalarında ise uzun süreli sürekli test koşulu öne çıkar. Bu fark, ürün tasarımını doğrudan değiştirir.

Duty Cycle ve Doğru Boyutlandırma Neden Kritik?

Duty cycle, özellikle frenleme direnci tarafında belirleyici parametrelerden biridir. ABB teknik kılavuzu, fren kıyıcı ve direnç sistemlerinin belirli frenleme çevrimleri için boyutlandırıldığını, uzun frenleme sürelerinde daha hassas hesaplama gerektiğini vurgular. Yani ürün sadece “kaç ohm” sorusuyla seçilemez; ne kadar süreyle, ne sıklıkla ve hangi çevrimde enerji sönümleyeceği belirlenmelidir. Siemens belgeleri de uygulamanın oluşturduğu çevrimin standart duty cycle eğrileriyle karşılaştırılması gerektiğini belirtir.

Örneğin kısa ama sık frenleme yapan bir sistem ile nadiren fakat uzun süre frenleyen bir sistemin ihtiyaç duyduğu çözüm aynı değildir. Aynı şekilde sürekli tekrarlanan yüksek geri enerji varsa, bazı resmî kaynakların belirttiği gibi rejeneratif sürücü gibi alternatif çözümler daha uygun olabilir. Bu nedenle doğru boyutlandırma; ilk yatırım kadar işletme güvenliği ve toplam sahip olma maliyeti açısından da önemlidir.

Montaj ve Entegrasyon Bilgileri

Montaj aşamasında en kritik başlıklar; mekanik sabitleme, sıcak yüzeylerden korunma, kablo güzergâhı, topraklama, termik izleme, havalandırma boşluğu ve yangın güvenliği olarak özetlenebilir. Siemens’in frenleme direnci talimatlarında doğru montaj yapılmayan dirençlerin aşırı ısınabileceği, yanıcı nesnelere mesafe bırakılması gerektiği, direnç üzerine veya üstüne eşya konulmaması gerektiği belirtilir. ABB ise açık tip dirençlerin temas riskine karşı korunmasını, ortamın aşırı ısınmamasını, yakın çevrede yanmaz malzeme kullanılmasını ve termik anahtarın devre dışı bırakma zincirine bağlanmasını önerir.

Entegrasyon tarafında ise bağlantı kesiti, kablo boyu, ekranlama, EMI etkileri, sürücü parametreleme, dijital giriş kurgusu ve termik geri bildirim önemlidir. Özellikle frenleme direncinde yanlış kablolama veya yetersiz izolasyon yalnızca performans sorunu değil, güvenlik riski de doğurabilir. Bu nedenle projelendirme, montaj ve devreye alma aşamalarında üretici yaklaşımı büyük avantaj sağlar.

Projeye Özel Ölçü ve Üretim Seçenekleri

Bu ürün grubunda standart çözüm çoğu zaman başlangıç noktasıdır; ancak gerçek saha ihtiyacı çoğunlukla özel ölçü ve proje bazlı üretim gerektirir. Kabin içine sığacak form, açık saha kurulumu, fanlı yapı, sessiz çalışma gereksinimi, kompakt çözüm ihtiyacı, bağlantı yönü, IP beklentisi, termik anahtar, sıcaklık sensörü, kademeli yükleme ve kontrol panosu entegrasyonu gibi birçok unsur projeye göre şekillenir. Isı Elektrik Rezistans’ın üretici kimliği burada önemli hale gelir; çünkü sahadaki gerçek kısıtlar, ancak mühendislik desteğiyle ürün tasarımına doğru yansıtılabilir.

Özel ölçü üretim yalnızca boyut küçültme veya büyütme anlamına gelmez. Aynı zamanda direnç değeri optimizasyonu, güç yoğunluğu ayarı, termal denge, bağlantı geometrisi, modül sayısı, bakım erişimi ve mekanik taşıma yapısı gibi parametrelerin birlikte değerlendirilmesini gerektirir. Özellikle B2B satın alma süreçlerinde üreticiyle teknik veri üzerinden çalışmak, sonradan doğabilecek revizyon maliyetlerini ciddi biçimde azaltır.

Benzer Çözümlerle Farkları

Yük direnci ile frenleme direnci sıklıkla aynı aile içinde değerlendirilse de işlevleri farklıdır. Yük direnci test ve doğrulama amaçlı kontrollü güç çekmek için; frenleme direnci ise dinamik yavaşlama sırasında oluşan geri enerjiyi sönümlemek için tasarlanır. Ayrıca frenleme direnci her durumda en iyi çözüm değildir. ABB’ye göre frenleme enerjisi yüksekse, işlem sürekli tekrarlanıyorsa veya ortam tozlu/yanıcı karakter taşıyorsa farklı çözümler düşünülmelidir. Bu ayrım, satın alma sürecinde “aynı görünüyor” yaklaşımının ne kadar riskli olduğunu gösterir.

Yük bankası tarafında da yalnızca resistif yük yeterli olmayabilir. Güç faktörü karakteristiğine bağlı olarak indüktif, kapasitif veya birleşik resistif-reaktif yapıların gerekli olduğu test senaryoları bulunur. Bu da yük direnci seçiminin, test edilecek sistemin elektriksel karakteriyle birlikte planlanması gerektiğini gösterir.

Yanlış Ürün Seçiminin Üretime Etkileri

Yanlış seçilmiş bir yük veya frenleme direnci; yetersiz frenleme torku, aşırı DC bara gerilimi, sürücü tripleri, test sonuçlarında sapma, aşırı yüzey sıcaklığı, fan yetersizliği, kablo zorlanması, enerji kaybı ve ekipman ömrünün kısalması gibi sonuçlara yol açabilir. Daha önemlisi, bu tür hatalar çoğu zaman yalnızca ürün değişimiyle değil; pano düzeni, hava akışı ve kontrol mantığında da revizyon gerektirir. Özellikle üretim hattı çalışan tesislerde bu durum duruş maliyeti anlamına gelir.

Bu nedenle fiyat odaklı tek kalem karşılaştırma yerine; uygulama güvenliği, proses sürekliliği, bakım kolaylığı, termal denge ve teknik destek kriterleri birlikte değerlendirilmelidir. B2B alımlarda gerçek verimlilik, ilk satın alma bedelinden çok doğru mühendislikle seçilmiş ve sorunsuz çalışan çözüm ile elde edilir.

Kullanım Ömrü, Bakım ve Verimlilik

Doğru seçilmiş ve doğru monte edilmiş bir yük veya frenleme direnci sisteminde uzun ömür mümkündür; ancak bu tamamen çalışma koşullarına bağlıdır. Aşırı tozlu ortam, yetersiz havalandırma, sık termal şok, yanlış duty cycle, gevşek bağlantı, koroziv atmosfer ve uygunsuz koruma sınıfı ömrü ciddi biçimde etkiler. Bu nedenle periyodik kontrolde; bağlantı sıkılığı, izolasyon durumu, renk değişimi, fan performansı, hava kanalı temizliği, sensör geri bildirimi ve sıcaklık anormallikleri incelenmelidir. Siemens ve ABB belgeleri, termal koruma ve doğru soğutmanın bu ürün gruplarında temel güvenlik unsuru olduğunu açıkça göstermektedir.

Verimlilik burada klasik anlamda “enerjiyi tasarruflu kullanmak” değil; istenen işlevi güvenli ve kararlı şekilde yerine getirirken gereksiz ısıl zorlanmayı azaltmak olarak ele alınmalıdır. Frenleme direnci enerji geri kazanım çözümü değildir; enerjiyi ısıya dönüştürür. Yük direnci de test amacıyla enerji harcar. Bu nedenle verimlilik, doğru kapasite seçimi ve doğru test/frenleme kurgusuyla ilişkilidir. Uygun olmayan büyük veya küçük seçilmiş sistemler hem enerji hem işletme maliyeti açısından olumsuz sonuç verir.

Teknik Sipariş Öncesi Hangi Bilgiler Paylaşılmalıdır?

Sipariş öncesi teknik değerlendirme için aşağıdaki bilgiler mümkün olduğunca net paylaşılmalıdır:

• Uygulamanın tipi: Yük testi mi, dinamik frenleme mi?
• Nominal güç ve gerilim bilgisi: AC/DC, faz yapısı, frekans
• Direnç hedefi: Ohm değeri veya beklenen yük profili
• Çalışma çevrimi: Sürekli, aralıklı, kısa süreli, tekrarlı
• Frenleme profili: Duruş süresi, tekrar sayısı, atalet yapısı
• Montaj ortamı: İç ortam, dış ortam, pano içi, açık saha
• Soğutma tercihi: Doğal hava, fanlı, sıvı soğutmalı
• Alan kısıtı: Maksimum ölçü, bağlantı yönü, servis erişimi
• Koruma beklentisi: Temas koruması, sıcaklık sensörü, termik anahtar
• Entegrasyon detayları: Kontrol paneli, alarm zinciri, dijital giriş/çıkış ihtiyacı

Üretici Firma ile Çalışmanın Avantajı

Yük ve frenleme direnci gibi teknik ürünlerde üretici firma ile çalışmak, yalnızca tedarik kolaylığı değil; tasarım doğruluğu açısından da önemlidir. Isı Elektrik Rezistans, 01.01.1960 kuruluş tarihine dayanan 65+ yıllık sanayi tecrübesi ile bu tür ürünlerde yalnızca standart ürün bakışı değil; uygulamaya göre çözüm geliştirme, özel ölçü üretim, teknik danışmanlık ve proje bazlı yaklaşım sunabilecek bir üretici perspektifine sahiptir. Bu bakış açısı, özellikle her projenin farklı güç, gerilim, ölçü ve çevrim gereksinimine sahip olduğu durumlarda belirgin avantaj sağlar.

Satın almacılar için bu yaklaşım daha net tekliflendirme; mühendisler için daha sağlıklı teknik eşleşme; bakım ekipleri için daha öngörülebilir saha performansı anlamına gelir. Kısacası doğru çözüm, çoğu zaman katalogdan bir ürün seçmekten değil; prosesin doğru tarif edilmesinden ve buna göre doğru ürünün üretilmesinden geçer.

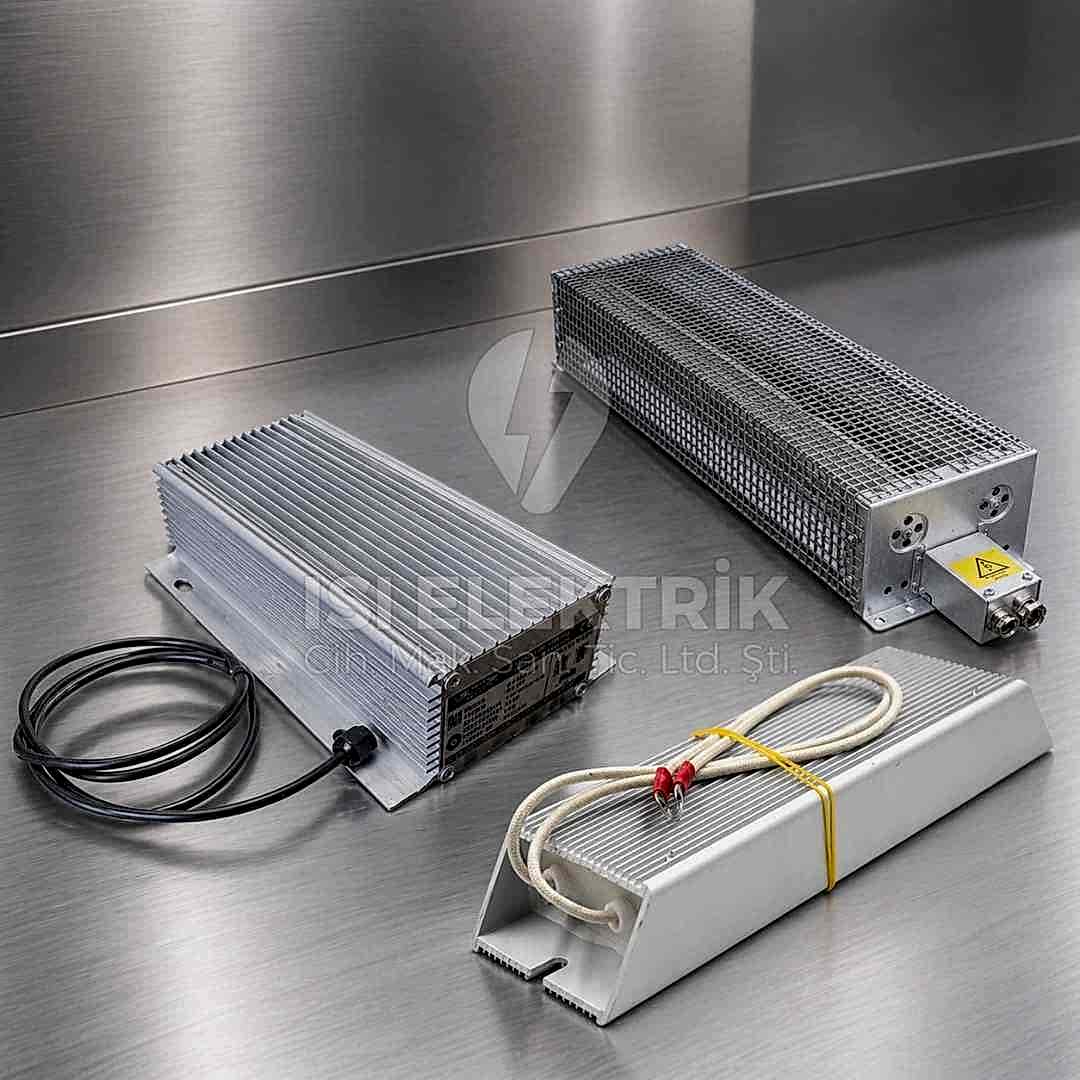

Yük ve Frenleme Direnci

Yük ve frenleme direnci çözümleri; enerji sönümleme, sistem testi, sürücü koruması ve proses güvenliği açısından kritik ürünlerdir. Bu ürün grubunda doğru seçim; yalnızca ohm, watt veya volt değerine bakılarak yapılamaz. Uygulama amacı, güç profili, duty cycle, sıcaklık yönetimi, montaj ortamı, mekanik ölçüler ve entegrasyon detayları birlikte değerlendirilmelidir. Standart gibi görünen bir ürün bile saha koşullarında özel mühendislik ister. Bu nedenle uzun ömürlü, güvenli ve doğru çalışan bir sistem için üretici desteğiyle ilerlemek teknik açıdan en sağlıklı yaklaşımdır.
